Монтаж проводов СИП: особенности и арматура

Провода самонесущие изолированные (СИП) активно применяются при создании воздушных линий электропередач, что влечет за собой появление новых технологий монтажа, ремонта и эксплуатации электросетей. Для установки СИП на опорах, фасадах зданий, а также для создания ответвлений и подключений, необходимы специальные инструменты и соответствующая арматура.

Основные элементы монтажа СИП:

• Кронштейны: служат для фиксации промежуточных и анкерных зажимов.
• Крюки: также используются для крепления проводов.
• Промежуточные поддерживающие зажимы: обеспечивают опору для провода на промежуточных участках.
• Монтажная лента из нержавеющей стали: применяется для крепления различных элементов, например, кронштейнов и бандажей.
• Стяжки (хомуты): используются для дополнительной фиксации.
• Фасадные крепежи: специальные элементы для монтажа на стенах зданий.
• Спиральные вязки: применяются для фиксации провода на изоляторах.

Важно отметить, что выбор арматуры и последовательность монтажа зависят от типа провода СИП.

Монтаж СИП-2 и СИП-4 (до 1 кВ)

СИП-2 и СИП-4 применяются для низковольтных воздушных линий (ВЛ) до 1 кВ, в основном для создания ответвлений от магистральных линий и подключения конечных потребителей.

Этапы монтажа СИП-2 и СИП-4:

1. Замеры и установка опор: Перед началом монтажа необходимо произвести замеры расстояния. Если дистанция от концевой опоры до дома превышает 25 м, требуется установка дополнительного столба.
2. Крепление кронштейнов и протяжка СИП: Кронштейны фиксируются на столбе с помощью бандажной ленты. Затем с использованием анкерных зажимов осуществляется протяжка провода. На этом этапе устанавливаются и ответвительные зажимы. Для крепления провода к фасаду дома монтируются кронштейны, к которым затем протягивается провод.
3. Разводка СИП на фасаде: После закрепления провода на кронштейне с помощью скоб или другой арматуры, его конец растягивается по фасаду здания до места ввода.
4. Ввод СИП к щитку: Прибор учета электроэнергии должен располагаться снаружи здания.

Необходимая арматура для СИП-2 и СИП-4: прокалывающие и анкерные зажимы, крепежная лента, кронштейны, стяжные хомуты и т.д.

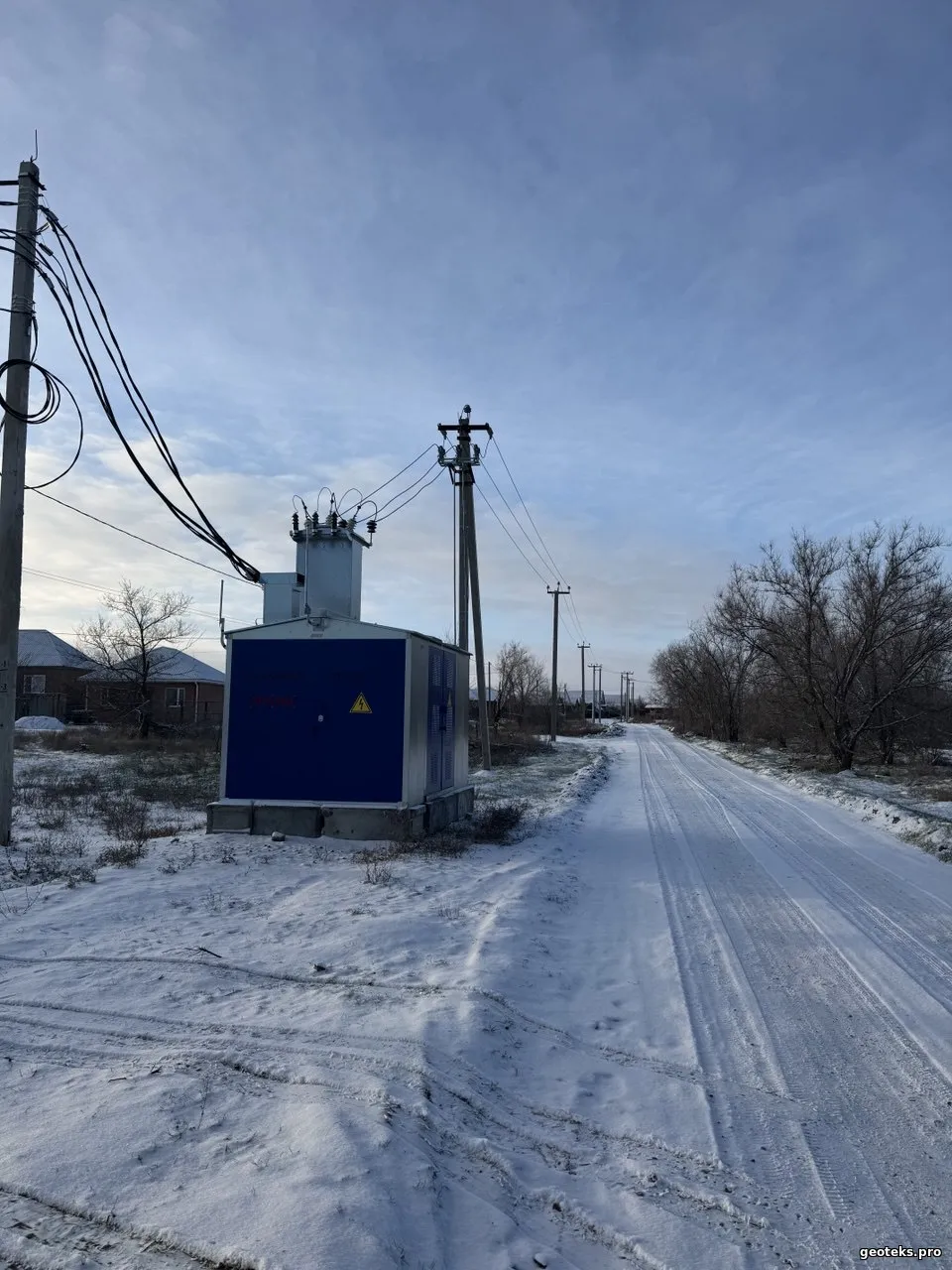

Монтаж СИП-3 (6-20 кВ)

СИП-3 используется для высоковольтных линий электропередач (6-20 кВ). Качество такой линии напрямую зависит от качества провода, арматуры и самого монтажа. При использовании проверенных материалов и соблюдении всех правил, ВЛ из СИП-3 может служить не менее 40 лет без необходимости частого обслуживания.

Этапы монтажа СИП-3:

1. Установка опор: СИП-3 может монтироваться как на новые опоры, так и заменять голые провода на существующих опорах. В последнем случае требуется полная замена арматуры.
2. Монтаж изоляторов: После установки опор монтируются изоляторы. Допускается использование как классических фарфоровых изоляторов (например, ШФ-20), так и современных моделей (например, IF27) с пластиковой втулкой.

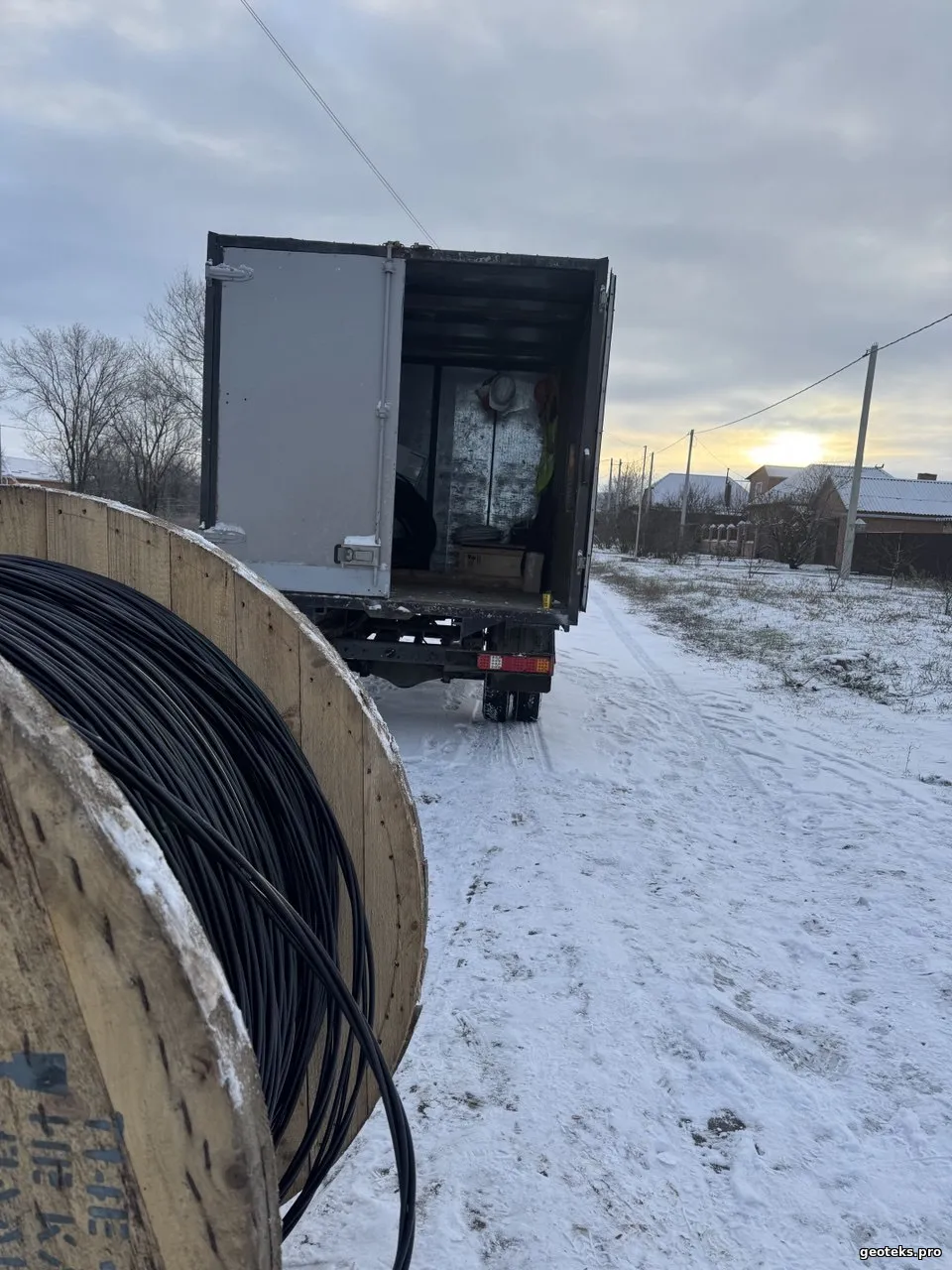

3. Раскатка СИП-3: На первую анкерную опору устанавливается силовой ролик и бандажная лента. При отсутствии крюков или петель на промежуточных траверсах, используются устройства с бандажной лентой для крепления ролика. Провод раскатывается медленно, без рывков, и не должен касаться опор или земли.
4. Натяжка: Когда провод проходит через монтажный ролик, закрепленный на концевой анкерной опоре, лебедка останавливается. Конец СИП фиксируется с помощью анкерного клинового зажима.
5. Монтаж спиральных вязок: После натяжки провод фиксируется на промежуточных столбах. На изоляторе IF27 втулка поворачивается таким образом, чтобы провод был надежно закрыт с обеих сторон. Для фиксации используются спиральные вязки.

Для прокладки магистралей из СИП-3 существует специальная инструкция, описывающая основные узлы установки линейной арматуры. Важно, чтобы опоры соответствовали всем требованиям и выдерживали необходимые нагрузки.
