В Краснодаре в рамках модернизации энергоснабжения складской территории выполненны работы по переносу всех подребителей на новую 2КТП. Цель проекта заключалась в обеспечении складских объектов надежным и современным решением по электроснабжению с сохранением требуемых параметров и повышением общей управляемости системы.

Две кабельные линии 10кВ кабелем АСБЛ 3х240 были проложены методом ГНБ, то есть горизонтально-направленным бурением, позволяющим выполнять прокладку под землей с минимальным вмешательством в существующее покрытие. Общая длина ГНБ прокола составила 630м.

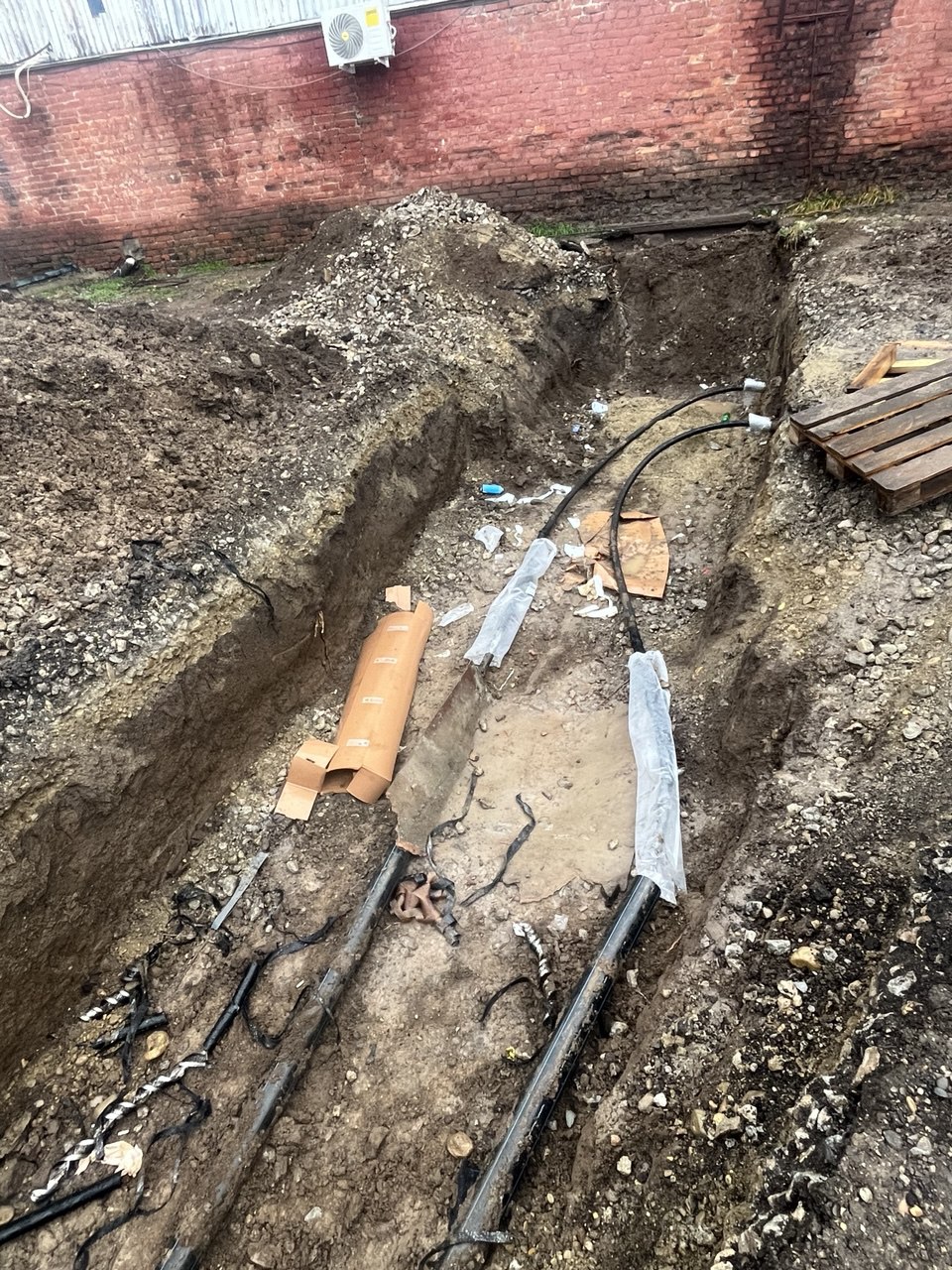

На повороте кабельной трассы выполнен котлован приемный. В данном котловане расположились две соединительные муфты кабеля АСБЛ 4х240 напряжением 10кВ. Такое решение позволяет аккуратно выполнить соединение на участке поворота и обеспечить дальнейшую герметичность и надежность кабельной линии.

По окончанию работ по прокладке кабеля и установке концевых муфт, выполнили высоковольтные лабораторные испытания. Испытания проводятся для подтверждения целостности изоляции и работоспособности смонтированного оборудования, а также для исключения возможных дефектов после монтажных операций.

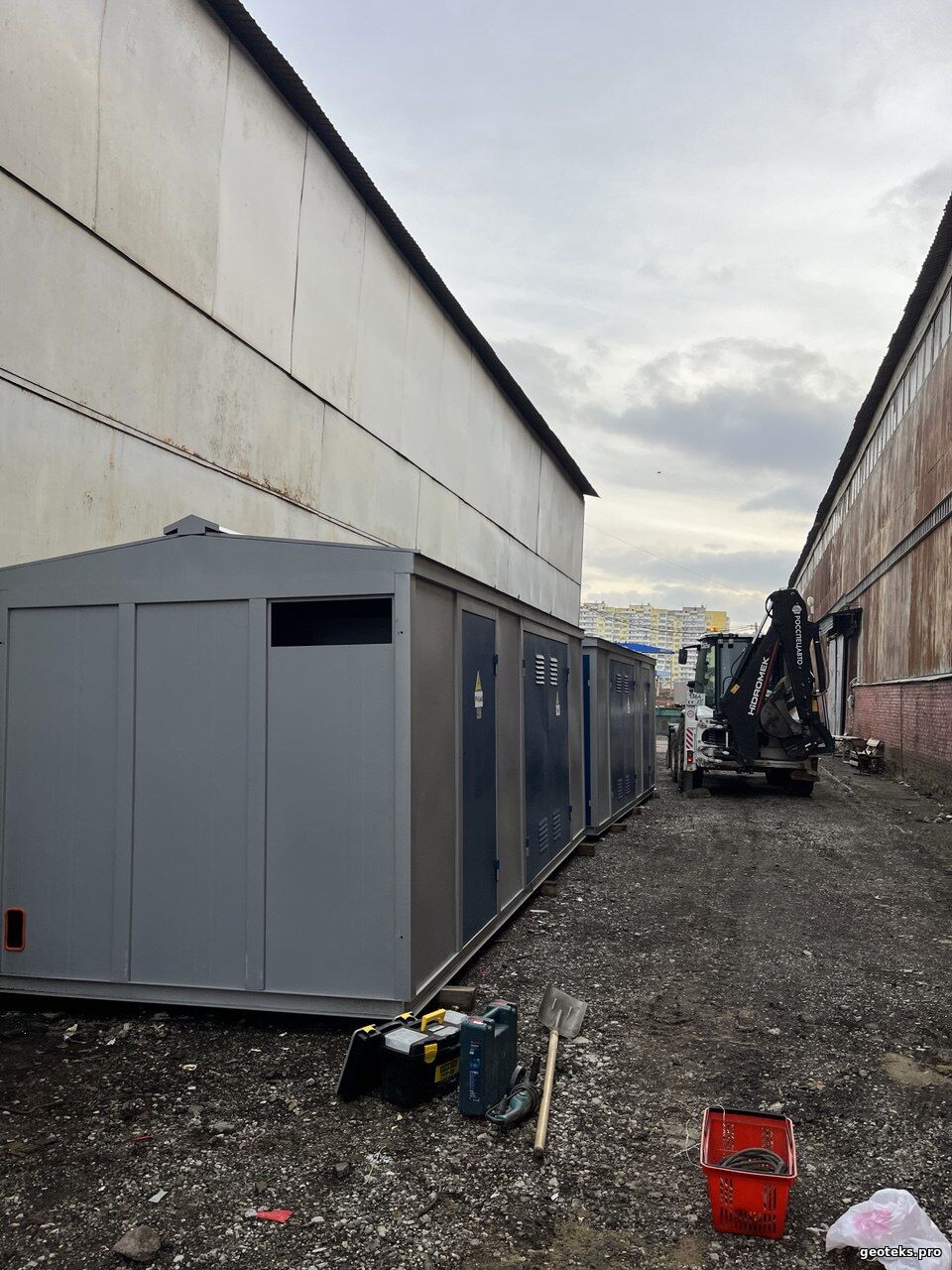

Установку трансформаторной подстанции выполнили на заранее выставленные ФБС блоки с помощью невелира и подготовленную площадку, выравненную песчанным основанием. Выставление основания по уровню обеспечивает корректную геометрию монтажа и устойчивость КТП в процессе эксплуатации.

Вид трансформаторной подстанции внушительный и вес не маленький. Для установки был привлечен автокран грузоподъёмностью 32т. Такая техника позволяет выполнить подъем и установку безопасно и с соблюдением технологической последовательности, особенно при работе в ограниченном пространстве складской территории.

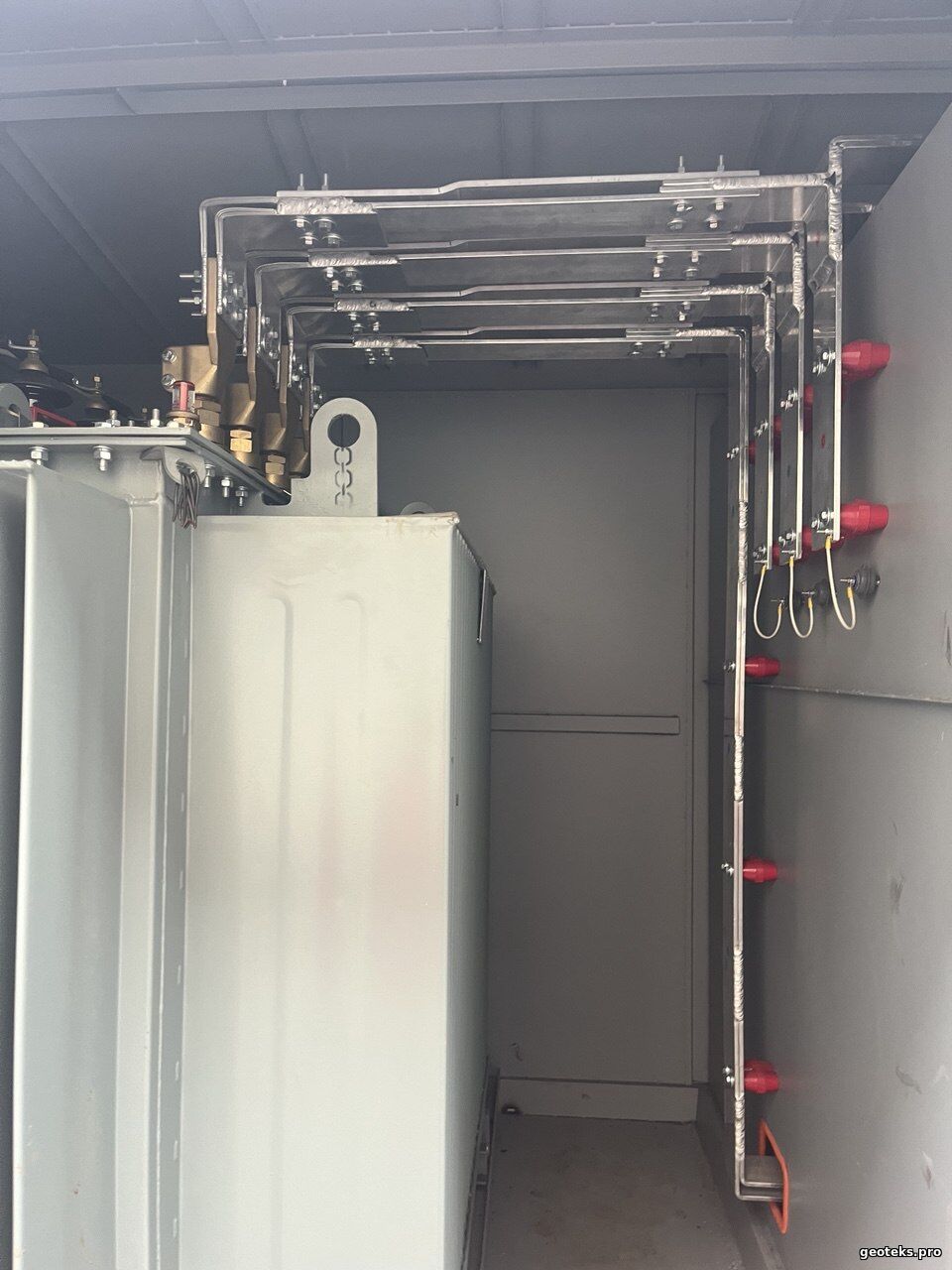

После установки 2КТП на ФБС блоки, нашей бригадой были установлены 2 трансформатора мощностью 1600кВа и закреплены. После чего выполнили ошиновку трансформаторов и монтаж межблочных связей. Высоковольтные перемычки секционирования из сшитого полистирена (СПЭ) кабелем Кабель ПвПуг 1х240. Это обеспечивает необходимые режимы работы секций и корректную электрическую коммутацию внутри подстанции.

Так же по окончанию работ в КТП были произведены лабораторные испытания трансформатора, всех межблочных связей и силового оборудования. Комплекс проверок позволяет подтвердить качество выполненного монтажа и соответствие смонтированной электроустановки требованиям к дальнейшей эксплуатации.

___________________________________________________

Электромонтажные работы выполненны персонал компании ООО "ГеоТекс". Весь персонал компании имеет удостоверение по электробезопастности и охране труда. Дополнительно обращаем внимание на дисциплину производства работ и соблюдение требований безопасности на всех этапах — от подготовки площадки до завершения испытаний.

Использование средств индивидуальной защиты и соблюдение техники безопасности являются неотъемлемой частью рабочего процесса и помогают сохранить безопасные условия труда для персонала.
